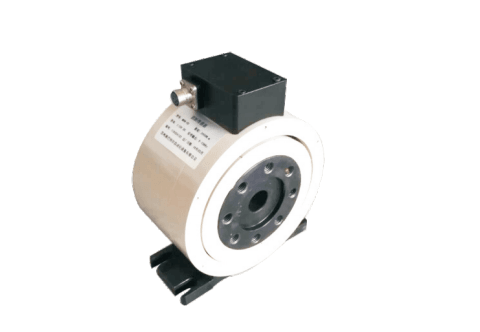

点击图片查看原图
产品特点 | Feature
l 扭矩测量功能
l 能源及信号非接触传递功能
l 输出信号数字化功能（另加模块）
l 可传递禁止扭矩信号、旋转扭矩信号、动态扭矩信号
l 传递信号时与是否旋转，转速，转向等无关，可以适应长时间，高速运转
l 精度高、稳定性好；体积小，重量轻，易于安装
l 无需反复调零即可连续传递正反转扭矩信号
l 没有集流环等磨损件，可高转速长时间运行
l 抗干扰性强
l 可任意位置，任意方向安装
量程 | Capacities
0±5、±（10/20/50/100/200/500）Nm
客户可以根据自己需求定制量程。
技术参数 | Specification
|
Accuracy |
扭矩精度 |
±0.2%F·S |
|
Response Frequency |
频率响应 |
100us |
|
Rating |
适应转速 |
5000转/分以下 |
|
Nonlinearity |
非线性 |
±0.2%F·S |
|
Repeatability |
重复性 |
±0.1%F·S |
|
Backlash |
回差 |
0.1%F·S |
|
Zero Time drift |
零点时间飘移 |
<±0.２%F·S |
|
Zero Temperature drift |
零点温度飘移 |
<±0.２%F·S |
|
Output resistance |
输出阻抗 |
350Ω±1Ω、700Ω±3Ω、1000Ω±5Ω（可选） |
|
Insulation resistance |
绝缘阻抗 |
> 500MΩ |
|
Overload |
静态超载 |
120%、150%、200%（可选） |
|
Operation Temperature |
使用温度范围 |
-10～50℃ |
|
Storage Temperature |
存贮温度范围 |
-20～70℃ |
|
Power supply |
电源 |
±15V±5% |
|
Total Current |
总消耗电流 |
< 200mA |
|
Output Signal |
信号输出 |
0-12V方波频率；空载：10kHz；争相满量程：15kHz；反方向满量程：5kHz |
|
Rating Torque |
额定扭矩 |
10kHz±5kHz（正反方向测量值） |
